Каталог средств для пожаротушения
Подробнее о принципе действия аэрозольного пожаротушения
Автономные устройства огнетушащего аэрозоля c тепловым пуском серии АГС - 12
Главная : Каталог средств для пожаротушения :: Огнезащитные составы ::: Защита металлических конструкций :::: Огнезащитное покрытие HCA-LW

Огнезащитное покрытие HCA-LW

Огнезащитное покрытие на водной основе для защиты от огня металлических конструкций жилых, общественных и производственных зданий.

Заказать / узнать цену
Описание

Область применения:

Для защиты от огня металлических конструкций жилых, общественных и производственных зданий. Огнезащитное покрытие HCA LW успешно используется в 53 странах мира для защиты самых разных объектов: химических производств, тепловых и атомных электростанций, торговых центров, стадионов, киноконцертных залов и т.д.

Преимущества:

  • Высокое качество. Огнезащитное покрытие HCA LW изготавливается только из компонентов ведущих мировых производителей, таких, как DuPont, BASF, Roshal group, что обеспечивает постоянство свойств и их соответствие требованиям.
  • Невысокая стоимость. Производство на высокотехнологичном оборудовании позволяет снизить себестоимость продукта, поэтому мы рады предложить его Вам по конкурентной цене.
  • Долговечность. Срок службы огнезащитного покрытия - от 15 лет. Это значит, что в течение как минимум 15-ти лет Вы можете быть уверены в сохранности металлических конструкций в случае пожара.
  • Экологичность и безопасность. HCA LW не содержит органических растворителей, поэтому не наносит вреда окружающей среде и здоровью человека. Не выделяет токсических газов при пожаре. Относится к пожаровзрывобезопасным материалам.

Тех. характеристики

Внешний вид покрытия

однородное матовое покрытие белого цвета

Расход, кг/м2

1,7-1,9

Срок эксплуатации

по данным исследований на ускоренное старение, проведённых в нашей лаборатории, срок эксплуатации окрашенной поверхности не менее 15 лет

Срок хранения

1 год в сухом помещении, при температуре не ниже +5 оС , без попадания прямых солнечный лучей, в неповреждённой упаковке.

Огнезащитная эффективность

Приведенная толщина металла, мм

3,4

4,17

Огнезащитная эффективность, мин

45 60

90

Толщина сухого слоя, мм

0,9 1,2

1,98

Расход краски, кг/м2

1,46 1,95

3,21

Физико-химические свойства:

Разбавитель

вода

Внешний вид краски

Однородная вязкая масса белого цвета

Плотность, г/см3

1,25±0,5

Вязкость (по Брукфильду) мПа/с

1,3-1,35

Температура самовоспламенения

отсутствует

Минимальная температура плёнкообразования (МТП)

5оС

Время полного высыхания слоя краски

36 часов

Количество нелетучего остатка

71,0±1,0 (более 70%)

рН

8±1

Степень перетира

Не более 40 мкм

Толщина нанесённого слоя при температуре 20°С

1,2-1,4 мм

Толщина слоя после высыхания

0,9-1,1 мм

Принцип действия

В условиях пожара огнезащитное покрытие вспенивается, увеличиваясь в объеме в пятьдесят и более раз, и образует пористый защитный слой, заполненный газом. Образовавшийся слой изолирует металлическую поверхность от воздействия огня и высокой температуры, защищая ее от перегрева и потери прочности. Благодаря этому, металлические конструкции не теряют своих прочностных свойств, что предохраняет их от обрушения.

Технология нанесения

Подготовка  поверхности



Инструмент

Материал

Время операции для  1 м2 поверхности

Время сушки

Расход, кг/м2

Примечание

механическая



пескоструйный пистолет

абразивная смесь для пескоструйных пистолетов

5 минут



-

зависит от степени загрязнения поверхности





обезжиривание

ветошь

растворитель

10-15 минут

10-15 минут

0,1

-

Нанесение



Инструмент

Материал

Время операции для  1 м2 поверхности

Время сушки

Расход, кг/м2

Примечание

грунтование

1 слой

кисть, валик, безвоздушное распыление

HCA PRIMER AQ

5-10 минут

2 часа

0,2-0,4

Огнезащитное покрытие может быть использовано без предварительного нанесения грунта

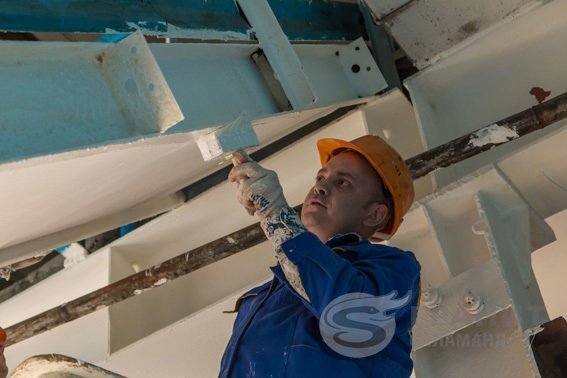

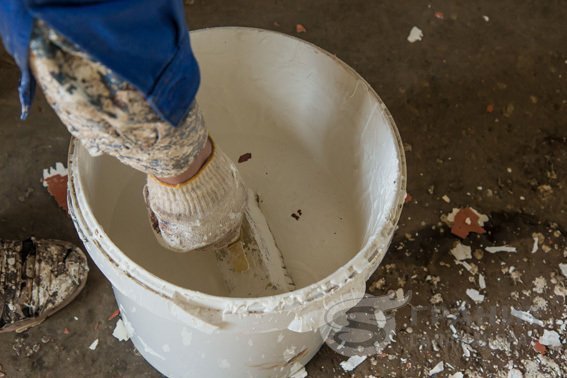

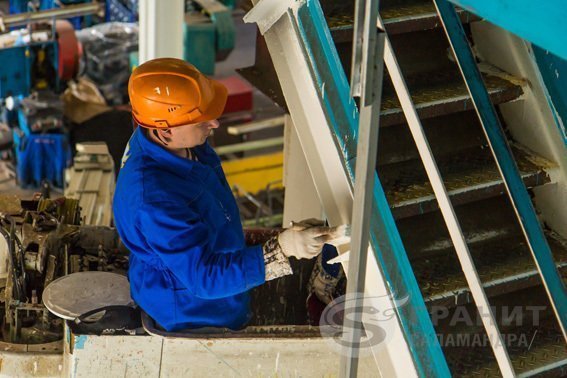

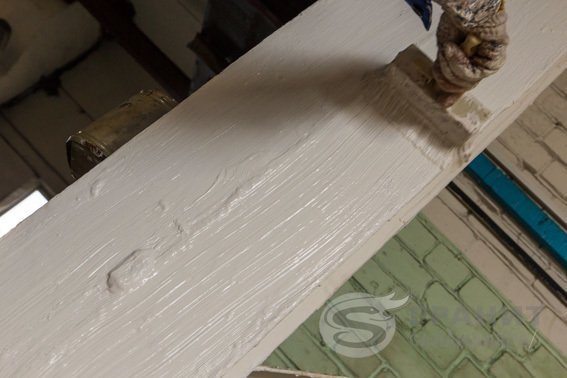

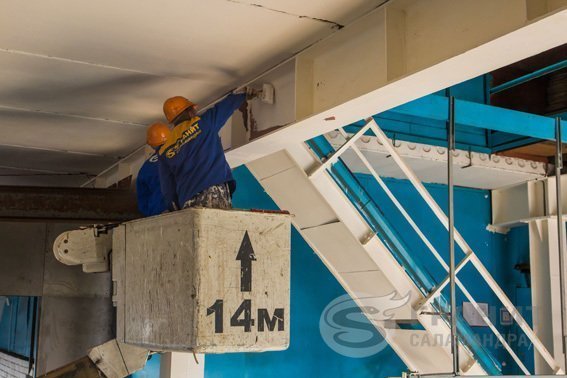

окрашивание

1-й слой

кисть, валик, безвоздушное распыление

HCA LW

10-20 минут

24 часа

0,8-1,2

Зависит от толщины  защищаемого металла, см. таблицу

окрашивание

2-й слой

кисть, валик, безвоздушное распыление

HCA LW

10-20 минут

36 часов

0,8-1,2

Зависит от толщины  защищаемого металла, см. таблицу





Статьи Огнезащитная краска по металлу как эффективное средство от пожара, статьи Гранит-Саламандра
Огнезащитная краска по металлу как эффективное средство от пожара
Благодаря высокой прочности, относительно простому и быстрому монтажу металлические конструкции являются основой многих зданий и сооружений. Но без дополнительной огнезащиты металлические несущие опоры и балки перекрытий при нагреве до 500 °C деформируются за 15–20 минут, вызывая риск обрушения здания.
Огнезащита воздуховодов, вентиляции и систем дымоудаления, статьи Гранит-Саламандра
Огнезащита воздуховодов, вентиляции и систем дымоудаления
Система вентиляции и дымоудаления — разветвленная сеть воздуховодов, проходящая через все здание. В случае пожара эта сеть представляет большую опасность для людей, имущества и строительных конструкций объекта.

Заказать / узнать цену Огнезащитное покрытие HCA-LW

Настоящим подтверждаю свое согласие на обработку персональных данных, ознакомлен и согласен с условиями политики конфиденциальности

Поля, отмеченные цветом, обязательны для заполнения.
